Tratamiento Aceite y Pruebas Eléctricas Transformador Proyecto Pajonales

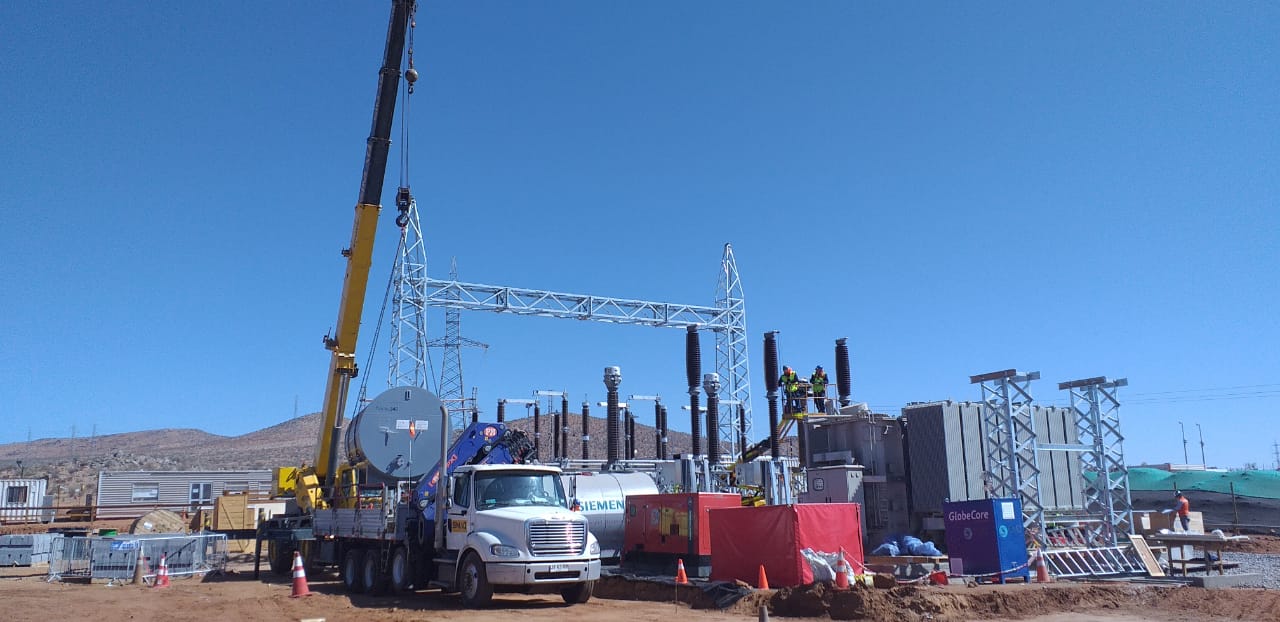

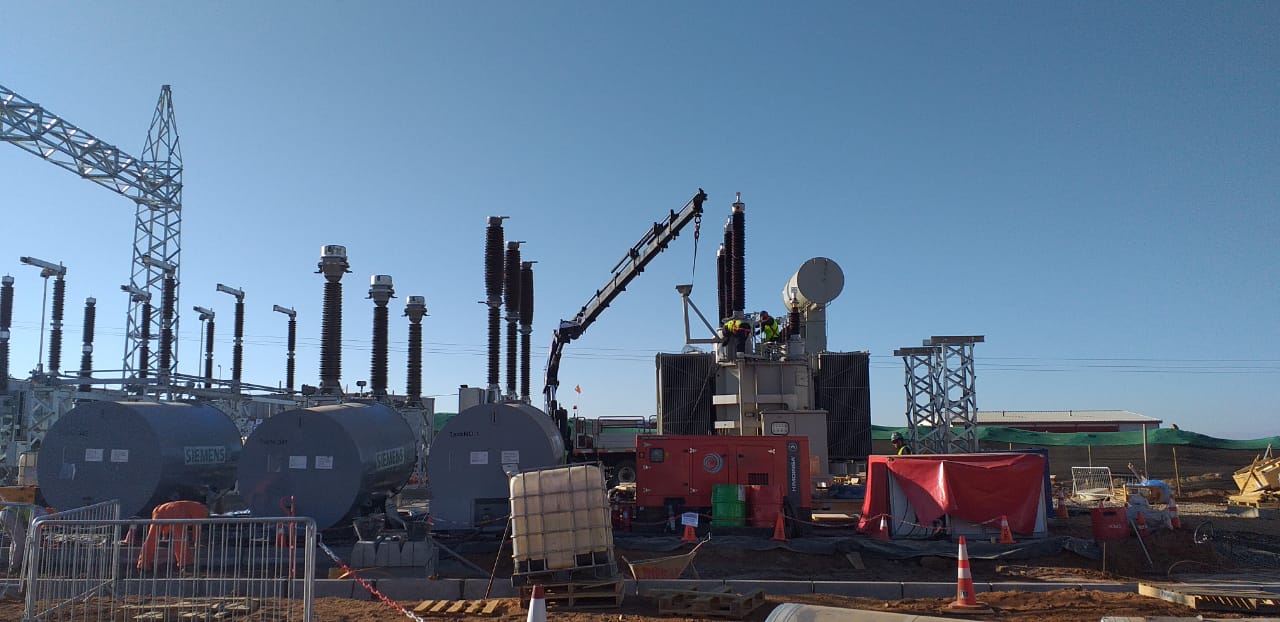

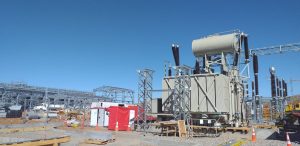

Durante el mes de abril llevamos a cabo el servicio de pruebas previas al armado, tratamiento de aceite y pruebas eléctricas del transformador Siemens 110 MVA 220/23 kV para proyecto Pajonales de Prime Energía.

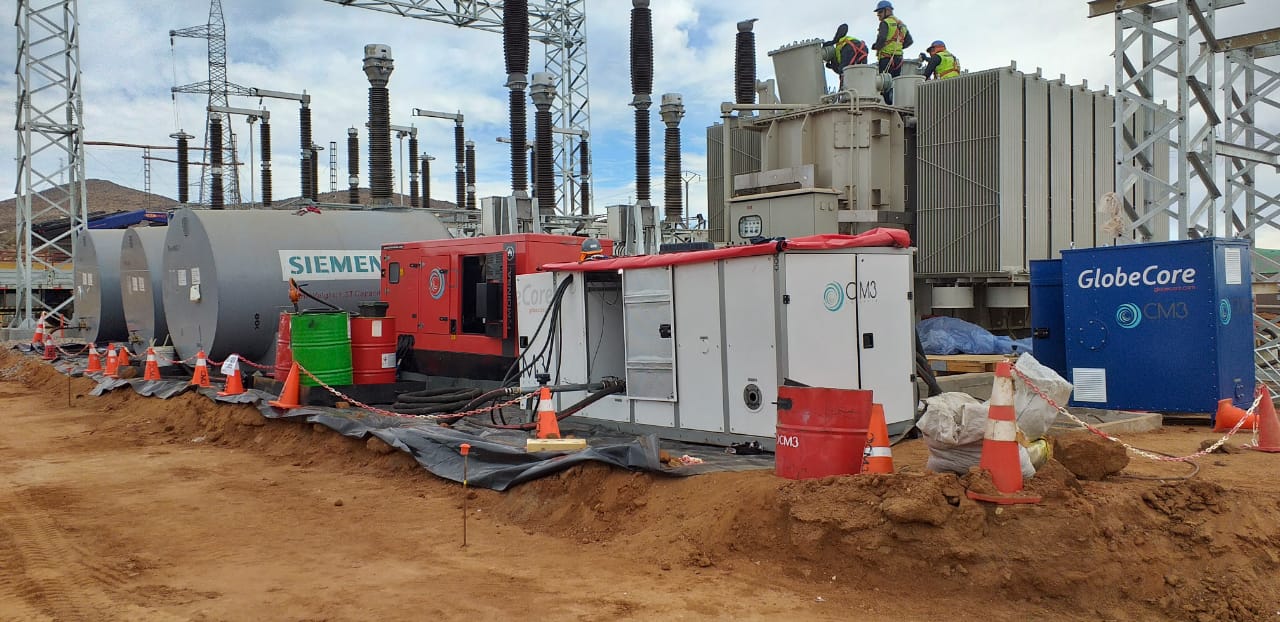

Luego de realizar el llenado del transformador se procedió a llevar a cabo recircular la totalidad de este en el transformador, por lo que una vez finalizado se realizaron los ensayos: Factor de Potencia del aislamiento y capacidad a 10 [kV] AC; Factor de potencia a bushing; Corriente de excitación; Medida a TCs: relación de transformación y polaridad, Curva de saturación; Resistencia de aislamiento 10 [kV] DC; Medida de respuesta de frecuencia; Medida de razón de transformación; Medida de resistencia de devanado; Medida a pararrayos; Medida a ventiladores.

Con los siguientes equipos: Set de pruebas Ómicron CPC 100 + módulo TD1; Resistencia de aislación: se realiza con equipo marca Metrel modelo MI3200, aplicándose una tensión de 10 [kV]; Equipos medida respuesta de frecuencia SFRA doble M5400; Equipos de razón de transformación DV Power TRT63A y Equipo de resistencia de devanados DV Power RMO60TD.
